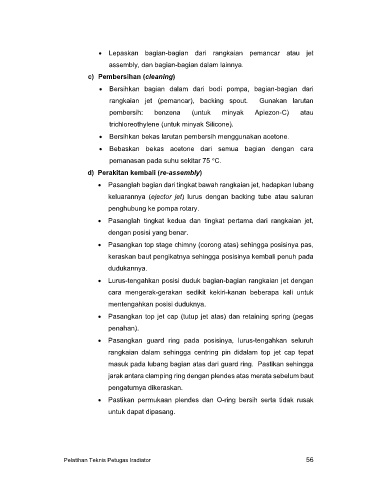

 Lepaskan bagian-bagian dari rangkaian pemancar atau jet

assembly, dan bagian-bagian dalam lainnya.
c) Pembersihan (cleaning)

 Bersihkan bagian dalam dari bodi pompa, bagian-bagian dari
rangkaian jet (pemancar), backing spout. Gunakan larutan
pembersih: benzena (untuk minyak Apiezon-C) atau

trichloreothylene (untuk minyak Silicone).
 Bersihkan bekas larutan pembersih menggunakan acetone.

 Bebaskan bekas acetone dari semua bagian dengan cara
pemanasan pada suhu sekitar 75 °C.

d) Perakitan kembali (re-assembly)
 Pasanglah bagian dari tingkat bawah rangkaian jet, hadapkan lubang

keluarannya (ejector jet) lurus dengan backing tube atau saluran
penghubung ke pompa rotary.

 Pasanglah tingkat kedua dan tingkat pertama dari rangkaian jet,
dengan posisi yang benar.

 Pasangkan top stage chimny (corong atas) sehingga posisinya pas,
keraskan baut pengikatnya sehingga posisinya kembali penuh pada
dudukannya.

 Lurus-tengahkan posisi duduk bagian-bagian rangkaian jet dengan

cara mengerak-gerakan sedikit kekiri-kanan beberapa kali untuk
mentengahkan posisi duduknya.
 Pasangkan top jet cap (tutup jet atas) dan retaining spring (pegas

penahan).
 Pasangkan guard ring pada posisinya, lurus-tengahkan seluruh

rangkaian dalam sehingga centring pin didalam top jet cap tepat
masuk pada lubang bagian atas dari guard ring. Pastikan sehingga

jarak antara clamping ring dengan plendes atas merata sebelum baut
pengaturnya dikeraskan.

 Pastikan permukaan plendes dan O-ring bersih serta tidak rusak
untuk dapat dipasang.

Pelatihan Teknis Petugas Iradiator 56
